Une idée "Simplifier le quotidien"
Inventeur : Jean-Pierre Rocher
L'interrupteur qui allume et éteint tout seul

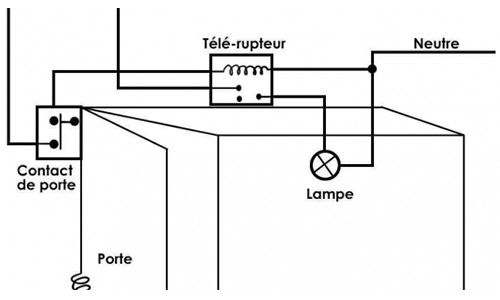

Les enfants ont souvent peur du noir, et tout comme les sonnettes aux portes d'entrée, les interrupteurs leur sont souvent inaccessibles en raison de leur petite taille. Pour remédier à ce défaut, Jean-Pierre Rocher a imaginé un montage électrique automatique qui permet d'allumer en ouvrant la porte, de laisser la lumière lorsque l'enfant est à l'intérieur de la pièce et de l'éteindre lorsqu'il en sort. Ce système dispense ainsi de l'utilisation de l'interrupteur. Il s'agit de relier la lampe à un télérupteur, lui-même relié à un micro-contact de porte placé dans la feuillure. Ainsi, l'ouverture de la porte entraîne la fermeture du contact de feuillure, qui envoie une impulsion sur la bobine du télérupteur. Celle-ci provoque le premier état de l'appareil, qui allume la lampe. A la fermeture de la porte, le contact s'ouvre, mais le télérupteur permet toujours l'éclairage de la lampe. Enfin, la sortie générée par la fermeture du contact avec une nouvelle impulsion sur le télérupteur éteint la lampe. Un ressort aidant la porte à se refermer a été installé, afin de ne jamais laisser la lumière allumée.
Matériaux : 1 micro-contact de faible puissance, 1 télérupteur, fils ou cables
Niveau de difficulté : Réalisation simple dans sa conception et dans son principe d'assemblage
Photos : Copyright © D.R. Illustrations : Copyright © Olivier Dauger
